Tema 5 (1º). Elaboración de un climograma.
Vamos a presentar los
pasos para la elaboración de un climograma. Atentos y seguidlos:
- Necesitaremos un papel milimetrado que podemos comprar en la papelería. En nuestro caso, al no necesitar mucha precisión, vamos a utilizar una hoja de cuadros normal: cada cuadro tiene un lado de 1 cm.
- Una vez que tenemos el papel necesitamos los datos. Éstos deberan tener las precipitaciones totales de todos los meses de un año y las temperaturas medias de todos los meses de un año. Sobre dichas medidas, teniendo en cuenta sus valores más bajos y altos planificamos cuantos cuadros vamos a utilizar para trazar los ejes y aprovechar al máximo el papel.

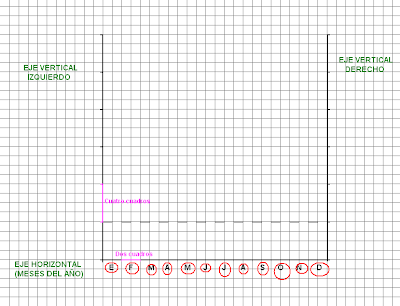

- Centrado y hacia abajo en el papel trazamos una línea horizontal o de coordenadas. Este eje horizontal se dividirá en doce intervalos iguales (yo he cogido dos cuadros para cada uno, pero podéis coger tres, cuatro... Todo depende de lo que dé de sí el papel), que se corresponden con los meses del año. A la izquierda y a la derecha de este eje horizontal se dibuja un eje vertical (un por cada lado) de la misma altura.

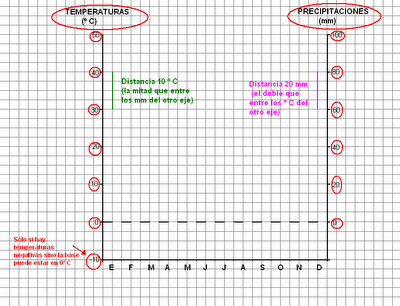

- En el eje vertical de la izquierda colocamos los intervalos de los datos de las temperaturas medias mensuales, la unidad de medida será en grados centígrados (º C). En el eje vertical de la derecha colocamos los intervalos de los datos de las precipitaciones totales mensuales, la unidad de medida será en milímetros (mm). Hay que tener en cuenta que el eje de las precipitaciones (derecha) se mueve en intervalos que son el doble que el de las temperaturas (izquierda). Por ejemplo, si en el de la derecha no movemos de 20 en 20 mm, en el de la izquierda nos moveremos de 10 en 10 º C. Otro ejemplo, si en el de la derecha nos movemos de 30 en 30 mm, en el de la izquierda nos moveremos de 15 en 15 º C. Si en los datos existen temperaturas medias mensuales inferiores a 0º C habrá que dejar espacio debajo de dicha cifra para representarlas, si no es así no hará falta.
- Procedemos a colocar los datos de las temperaturas medias mensuales para cada mes. Tomando como referencia el eje de la izquierda colocamos en cada mes (centrado) los datos de las temperaturas medias mensuales: lo marcamos como un punto rojo. Posteriormente unimos los puntos con una línea roja hasta formar una curva.
- Procedemos a colocar los datos de las precipitaciones totales para
cada mes. Tomando como referencia el eje de la derecha colocamos en
cada mes una barra o columna (posteriormente la colorearemos de azul) cuya altura será la de los datos de las precipitaciones totales mensuales.
- Tanto las precipitaciones totales como las temperaturas medias tienen que quedar superpuestas para cada mes. El climograma está terminado.
- Finalmente hay que añadir abajo o arriba los siguientes datos generales: el lugar de la recogida de datos (el hemisferio es importante), el año de dichos datos, la altitud del punto de recogida, la temperatura media anual, las precipitaciones totales y, finalmente, la tabla con todos los datos que hemos representado en el climograma.
- Para comentar un climograma, además de los datos señalados en el punto anterior, es necesario saber cuantos meses están las barras de las precipitaciones totales mensuales por debajo de la línea de las temperaturas medias mensuales. Así conoceremos los meses secos: aquéllos en los que la evaporación de la humedad del terreno es mayor que la que se recibe mediante precipitaciones.
